Планетарні редуктори: чому їх використовують у важкій промисловості та спецтехніці

Коли мова йде за важку промисловість, будівництво чи кар'єрну техніку, компромісів бути не може. Приводи величезних конвеєрів, крокуючих екскаваторів, бетонозмішувачів та бурових установок щодня працюють під колосальними навантаженнями.

Головне завдання тут — передати величезний крутний момент від двигуна до робочого органу машини, знизивши при цьому оберти. І якщо раніше для цього будували гігантські системи шестерень, то сьогодні стандартом де-факто стали планетарні редуктори.

Давайте розберемося простими словами, чому ця технологія витісняє класичні рішення там, де потрібна справжня міць.

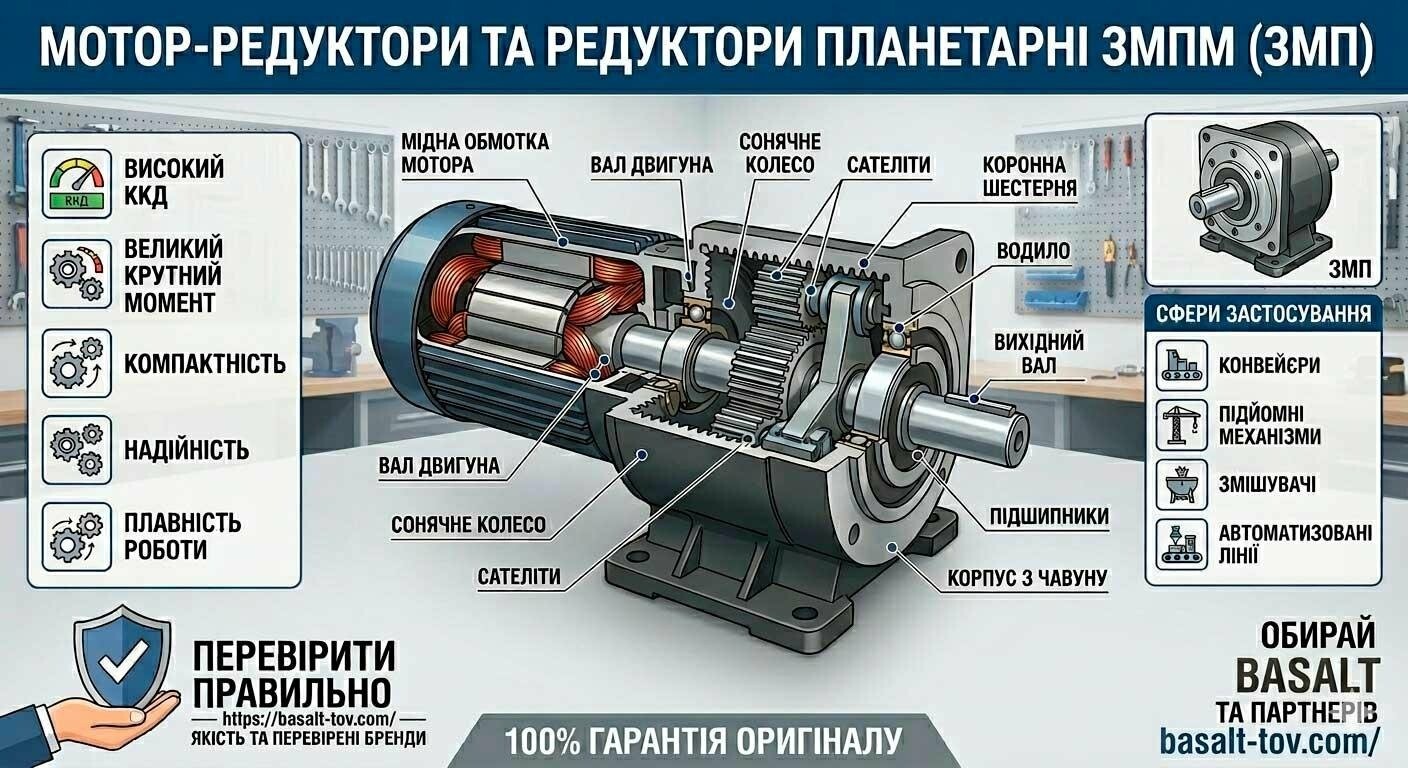

Анатомія титанів: як влаштований планетарний редуктор

Свою назву цей механізм отримав через візуальну схожість із Сонячною системою. Замість звичайного зчеплення двох паралельних валів, тут реалізована витончена та ефективна схема:

• Сонячна шестерня (сонце): знаходиться в самому центрі й приймає обертання від двигуна.
• Сателіти (планети): кілька менших шестерень, які розташовані навколо «сонця» та одночасно зчеплені з ним.
• Водило: рухома рама, яка скріплює сателіти між собою і передає обертання далі на вихідний вал.
• Коронна шестерня (епіцикл): велике зубчасте кільце із внутрішніми зубами, яке зазвичай нерухомо фіксує всю конструкцію ззовні.

Завдяки такій конструкції крутний момент не просто передається від одного зуба до іншого, а розподіляється одразу на кілька точок контакту (через усі сателіти одночасно).

Битва концепцій: планетарний проти циліндричний редуктор

Щоб зрозуміти перевагу планетарної схеми, порівняємо її з класичним циліндричним (рядним) редуктором, який століттями використовувався в машинобудуванні.

Компактність, що економить тони металу

У спецтехніці (наприклад, у мотор-колесах самоскидів чи приводах гусениць екскаваторів) вільний простір обмежений. Якщо поставити туди звичайний циліндричний редуктор потрібної потужності, він буде розміром з саму гусеницю. Планетарна передача дозволяє отримати величезне передавальне число в корпусі, який у 2–3 рази менший за класичні аналоги.

Живучість під дією шокових навантажень

Коли ківш роторного екскаватора врізається в тверду породу, редуктор отримує страшний ударний імпульс. У циліндричному редукторі такий удар може просто зрізати зуби шестерні, адже вони приймають удар самотужки. У планетарному редукторі зусилля миттєво «розмазується» по кількох сателітах, що захищає механізм від руйнування і значно подовжує його ресурс.

Менше тертя — більше ефективності

Високий ККД (до 98%) означає, що енергія двигуна не витрачається на марне нагрівання масла та корпусу, а практично повністю йде на корисну роботу. Це знижує витрати палива спецтехніки або споживання електроенергії заводськими агрегатами.

Чому планетарна схема — це стандарт для спецтехніки?

Існує ще кілька специфічних причин, чому важке машинобудування «молиться» на планетарні системи:

• Співвісність. Вхідний і вихідний вали лежать на одній лінії. Це дозволяє будувати ідеально прямі й компактні приводи (наприклад, коли двигун і редуктор змонтовані в один циліндричний блок).
• Модульність (багатоступінчастість). Якщо потрібно збільшити потужність вдесятеро, конструктори просто послідовно з'єднують кілька планетарних рядів в одному корпусі. Довжина редуктора збільшується незначно, а сила зростає в геометричній прогресії.

Українська відповідь екстремальним умовам: планетарні редуктори від Заводу Базальт

У теорії планетарний редуктор — це ідеальний механізм. Проте на практиці його надійність залежить від точності виготовлення та якості матеріалів. Найменше відхилення в геометрії шестерень призведе до того, що один сателіт працюватиме більше за інші, й система швидко вийде з ладу.

Особливістю роботи важкої промисловості в Україні є екстремальні умови: пил кар'єрів, робота на відкритому повітрі при температурах від -30°C до +40°C, а також часті перезавантаження ліній.

Український Завод Базальт врахував ці реалії та випускає лінійку планетарних редукторів, які повністю адаптовані під вітчизняні стандарти експлуатації:

• Посилений захист корпусу: Надійні ущільнення унеможливлюють потрапляння абразивного пилу (вугілля, цементу, руди) всередину механізму.
• Локальне матеріалознавство: Використання високоякісних спецсталей із термообробкою (цементацією та гартуванням), що дозволяє витримувати критичні пускові моменти без деформації зубів.
• Ремонтопридатність та сервіс: На відміну від імпортних аналогів, де заміни однієї деталі можна чекати місяцями через заблоковану логістику, продукція вітчизняного виробника забезпечена миттєвою технічною підтримкою та наявністю комплектуючих.

Планетарні редуктори — це тріумф інженерної думки, який дозволив зробити важку техніку потужнішою, але водночас меншою. А завдяки рішенням від Заводу Базальт, українські підприємства отримують доступ до цих передових технологій, втілених у металі, який готовий до будь-яких суворих випробувань.
