Оптоволоконні дрони (FOG-D) — це не просто FPV-квадрокоптери з підключеним кабелем, а складні інженерні системи, що вимагають специфічної архітектури. Їх ключовою технічною концепцією є заміна радіочастотного каналу на світловий сигнал, що передається через діелектричне середовище, забезпечуючи повний імунітет до електромагнітних завад. Якщо ви плануєте купити дрон на оптоволокні, важливо розуміти, що його архітектура складається з наземної станції керування, котушки з оптоволокном та бортового модуля сполучення з польотним контролером. У цій статті ми детально розберемо ключові вузли, які відрізняють ці апарати від класичних моделей.

Як працює перетворення сигналу в медіаконвертері?

Серцем комунікаційної системи FOG-D є медіаконвертер — пристрій, що виконує перетворення електричних сигналів в оптичні та навпаки. Цей процес є критично важливим для передачі керування, телеметрії та відео по ізольованому каналу.

  • Принцип дії: Наземний медіаконвертер отримує електричний сигнал (протоколи CRSF або SBUS) від пульта керування і перетворює його на світлові імпульси за допомогою лазера. Бортовий модуль приймає це світло і конвертує його назад в електричний сигнал, зрозумілий для портів UART польотного контролера.
  • Спектральне ущільнення: Для двостороннього зв'язку по одній жилі використовується технологія WDM (Wavelength Division Multiplexing). Сигнали керування та відеопотік передаються на різних довжинах хвиль — зазвичай це 1310 нм та 1550 нм.
  • Швидкість та затримка: Така архітектура забезпечує швидкість передачі даних до 10 Гбіт/с із субмілісекундною затримкою (менше 1 мс), що дозволяє транслювати нестиснене відео високої роздільної здатності.

Конструктивні особливості котушки та механізм розмотування

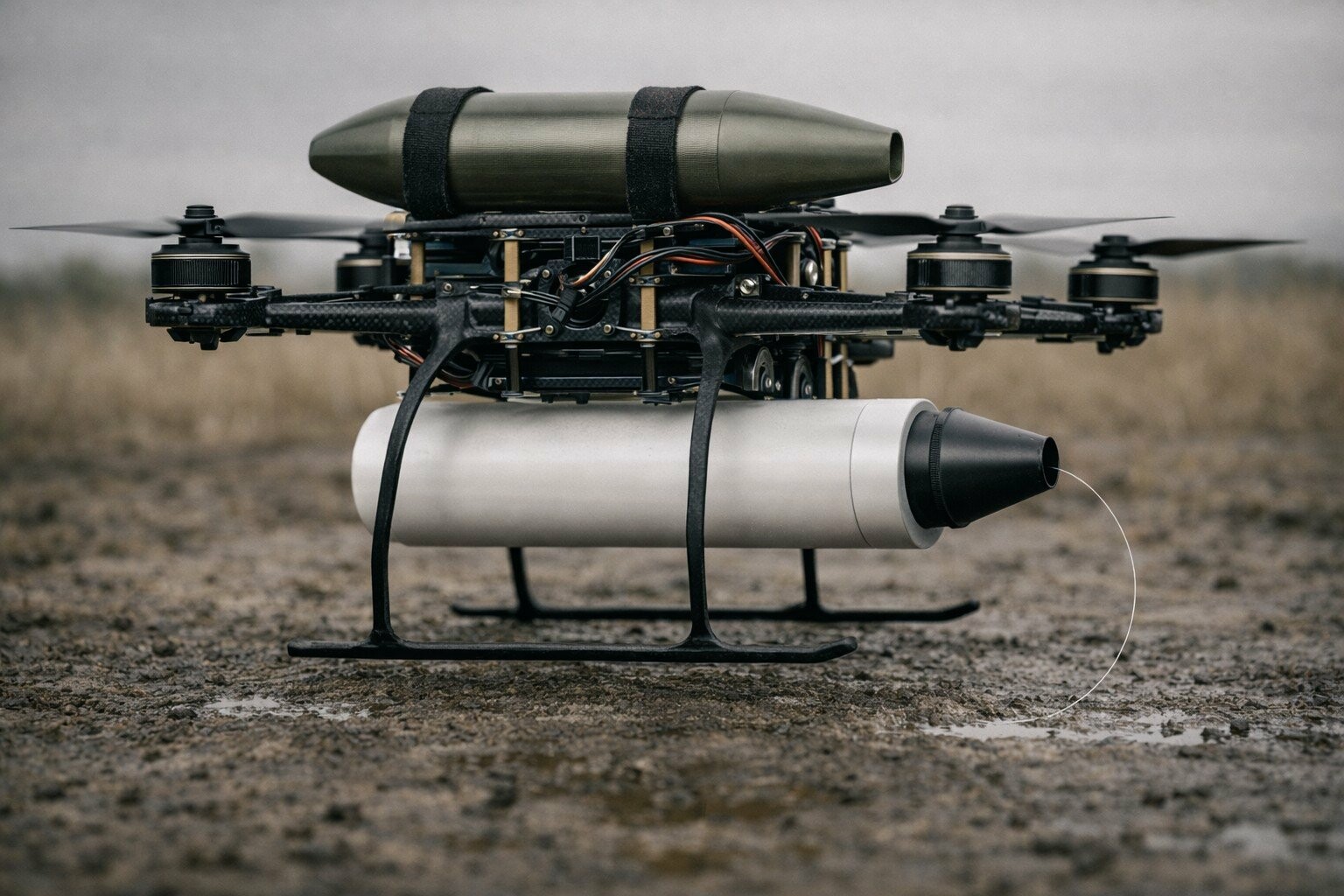

Котушка є центральним змінним елементом дрона, який фактично є носієм фізичного каналу зв'язку. Її конструкція та спосіб інтеграції кардинально впливають на льотні характеристики апарата.

  • Типи шпуль: Для зниження ваги часто використовується технологія "бескаркасної котушки" (frameless spool) або полегшені шпулі з композитів. Форм-фактор може бути H-подібним, конічним або напівконічним для полегшення сходу нитки.
  • Технологія намотування: Критично важливою є прецизійна перехресна намотка (precision cross-winding), яка запобігає "злипанню" витків та їх закусуванню при швидкому сходженні. Перші метри волокна часто фіксуються клеєм для транспортування, і їх необхідно акуратно витягнути вручну перед зльотом.

  • Механіка розмотування: Котушка кріпиться на дроні (часто під кутом назад/вниз), і волокно витягується з неї за інерцією руху апарата. Нитка лягає на землю з "нульовим натягом", а не тягнеться з наземної станції, що дозволяє розвивати швидкість до 33 м/с (близько 120 км/год) без розриву.

Li-Po проти Li-Ion: Оптимізація силової установки під навантаження

Наявність котушки створює значне вагове навантаження: катушка на 10 км важить близько 1,1–1,2 кг, а на 20 км — до 2,5 кг. Це змушує інженерів адаптувати силову установку під підвищені вимоги.

  • Вибір рами та моторів: Для компенсації ваги та забезпечення необхідної тяги використовуються більші рами (10–15 дюймів). На таких дронах встановлюють потужні безколекторні мотори, наприклад, розміру 2812 з низьким KV (900KV), які забезпечують високий крутний момент.
  • Типи акумуляторів:
  • Li-Po (Літій-полімер): Використовуються, коли необхідна висока струмовіддача (120C) для маневреності або різких прискорень, хоча вони мають меншу питому ємність.
  • Li-Ion (Літій-іон): Обираються для завдань, де пріоритетом є тривалість польоту (endurance), завдяки високій ємності, незважаючи на меншу струмовіддачу (10C).
  • Напруга живлення: Стандартом для таких систем є збірки 4S (14.8В) або 6S (22.2В), підключені через роз'єми XT60 або XT90 залежно від споживання струму.

Висновок

Інженерія FOG-D будується навколо інтеграції оптоволоконної котушки, яка вимагає точного балансування центру ваги та перегляду всієї компоновки дрона. Від якості медіаконвертерів, правильності намотування котушки та відповідності силової установки залежить успішність виконання місій у зонах, де радіозв'язок неможливий.
